Schwebekörper Durchflussmesser Funktionsweise

Der Durchflussmesser mit Schwebekörper ist ein äußerst präzises Werkzeug zum Messen von Volumenströmen bei flüssigen oder gasförmigen Medien (bspw. Luft, Gas oder Wasser). Das Messgerät wird Senkrecht in das Rohrleitungssystem eingebaut, so dass der Durchfluss des Mediums von unten nach oben erfolgt. Das Medium durchströmt den konischen Körper des Messgerätes, im inneren befindet sich ein Schwebekörper, welcher sich in der vertikalen Achse bewegen kann. Der Schwebekörper hat ein gewisses Eigengewicht, welches diesen Schwebekörperprinzipiell auf die Öffnung (Eingangsseite) des Messgerätes sinken lässt. Wird nun das Medium im Rohrleitungssystem mit Druck beaufschlagt (Auftriebskraft), fängt der Schwebekörper sobald das Eigengewicht (Gewichtskraft) erreicht ist, im Messkonus zu steigen an. Durch die konische Form des Messgerätes, was bedeutet, dass dieses nach oben hin breiter wird, kann je weiter der Schwebekörper nach oben gedrückt wird, gleichzeitig auch mehr des Fluids an dem Körper vorbeiströmen (Strömungswiderstand). Durch dieses Funktionsprinzip pendelt sich der Schwebekörper bei ausgeglichenen Kräften bei einem gewissen Messwert ein. Dieser Messwert ist die Strömungsgeschwindigkeit und kann an der Skalierung anhand der Oberkante des Schwebekörpers in l/h abgelesen werden. Fällt der Volumenstrom anschließend wieder ab, sinkt der Körper wieder und der Messwert verändert sich.

Product Configurator:

Close filters
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
/

No results were found for the filter!
check valve DN 50 cast steel NBR PN 6 to 40 (+ASME B16.5 / ANSI 150 and 300) 2

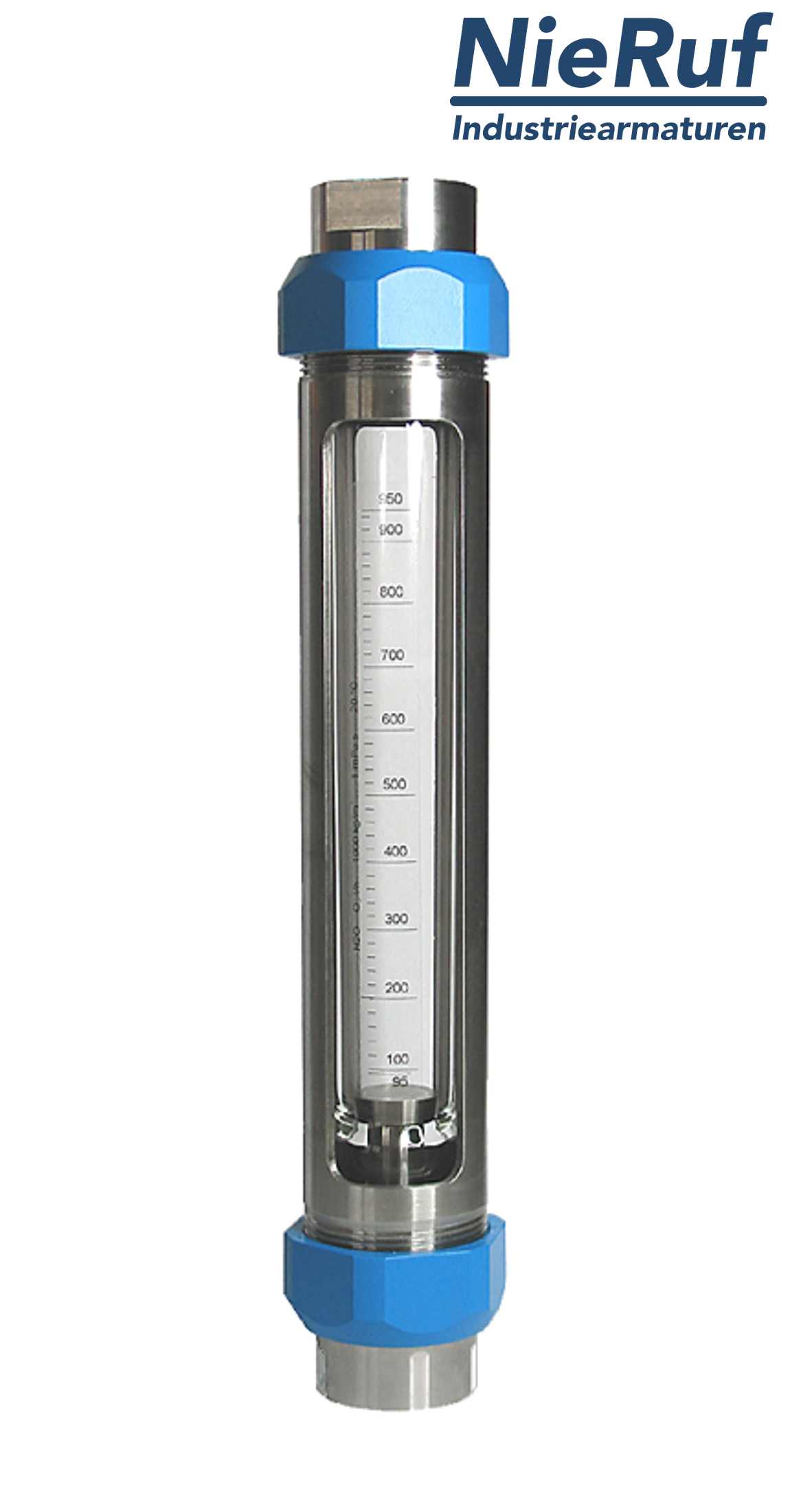

Variable area flowmeter 1/4" inch 12.5 - 125 l/h water NBR

Article No.: SK010000101

Variable area flowmeter Measuring range 12.5 - 125 l/h, connection 1/4" inch NBR female thread DIN ISO 228 for water
diameter: 1/4" inch
connection: female thread DIN ISO 228
range of measurement: ---
media: water
seal: NBR
138.50€ *
160.66€ incl. VAT

Delivery time: 1 - 2 Weeks

datasheet
check valve DN 50 cast steel NBR PN 6 to 40 (+ASME B16.5 / ANSI 150 and 300) 3
Variable area flowmeter 3/8" inch 12.5 - 125 l/h water NBR

Article No.: SK010000102

Variable area flowmeter Measuring range 12.5 - 125 l/h, connection 3/8" inch NBR female thread DIN ISO 228 for water
diameter: 3/8" inch
connection: female thread DIN ISO 228
range of measurement: ---
media: water
seal: NBR
138.50€ *
160.66€ incl. VAT

Delivery time: 1 - 2 Weeks

datasheet
check valve DN 50 cast steel NBR PN 6 to 40 (+ASME B16.5 / ANSI 150 and 300) 4
Variable area flowmeter 1/2" inch 12.5 - 125 l/h water NBR

Article No.: SK010000103

Variable area flowmeter Measuring range 12.5 - 125 l/h, connection 1/2" inch NBR female thread DIN ISO 228 for water
diameter: 1/2" inch
connection: female thread DIN ISO 228
range of measurement: ---
media: water
seal: NBR
105.80€ *
122.73€ incl. VAT

Delivery time: 1 - 2 Weeks

datasheet
check valve DN 100 cast steel NBR PN 6 to 40 (+ASME B16.5 / ANSI 150 and 300) 1
Variable area flowmeter 1/4" inch 31.5 - 315 l/h water NBR

Article No.: SK010000201

Variable area flowmeter Measuring range 31.5 - 315 l/h, connection 1/4" inch NBR female thread DIN ISO 228 for water
diameter: 1/4" inch
connection: female thread DIN ISO 228
range of measurement: ---
media: water
seal: NBR
138.50€ *
160.66€ incl. VAT

Delivery time: 1 - 2 Weeks

datasheet
check valve DN 100 cast steel NBR PN 6 to 40 (+ASME B16.5 / ANSI 150 and 300) 2
Variable area flowmeter 3/8" inch 31.5 - 315 l/h water NBR

Article No.: SK010000202

Variable area flowmeter Measuring range 31.5 - 315 l/h, connection 3/8" inch NBR female thread DIN ISO 228 for water
diameter: 3/8" inch
connection: female thread DIN ISO 228
range of measurement: ---
media: water
seal: NBR
138.50€ *
160.66€ incl. VAT

Delivery time: 1 - 2 Weeks

datasheet
check valve DN 100 cast steel NBR PN 6 to 40 (+ASME B16.5 / ANSI 150 and 300) 3
Variable area flowmeter 1/2" inch 31.5 - 315 l/h water NBR

Article No.: SK010000203

Variable area flowmeter Measuring range 31.5 - 315 l/h, connection 1/2" inch NBR female thread DIN ISO 228 for water
diameter: 1/2" inch
connection: female thread DIN ISO 228
range of measurement: ---
media: water
seal: NBR
105.80€ *
122.73€ incl. VAT

Delivery time: 1 - 2 Weeks

datasheet
check valve DN 100 cast steel NBR PN 6 to 40 (+ASME B16.5 / ANSI 150 and 300) 4
Variable area flowmeter 3/4" inch 65.0 - 650 l/h water NBR

Article No.: SK010000304

Variable area flowmeter Measuring range 65.0 - 650 l/h, connection 3/4" inch NBR female thread DIN ISO 228 for water
diameter: 3/4" inch
connection: female thread DIN ISO 228
range of measurement: ---
media: water
seal: NBR
162.50€ *
188.50€ incl. VAT

Delivery time: 1 - 2 Weeks

datasheet
check valve DN 65 cast steel NBR PN 6 to 40 (+ASME B16.5 / ANSI 150 and 300) 1
Variable area flowmeter 1" inch 65.0 - 650 l/h water NBR

Article No.: SK010000305

Variable area flowmeter Measuring range 65.0 - 650 l/h, connection 1" inch NBR female thread DIN ISO 228 for water
diameter: 1" inch
connection: female thread DIN ISO 228
range of measurement: ---
media: water
seal: NBR
129.80€ *
150.57€ incl. VAT

Delivery time: 1 - 2 Weeks

datasheet
1 From 218

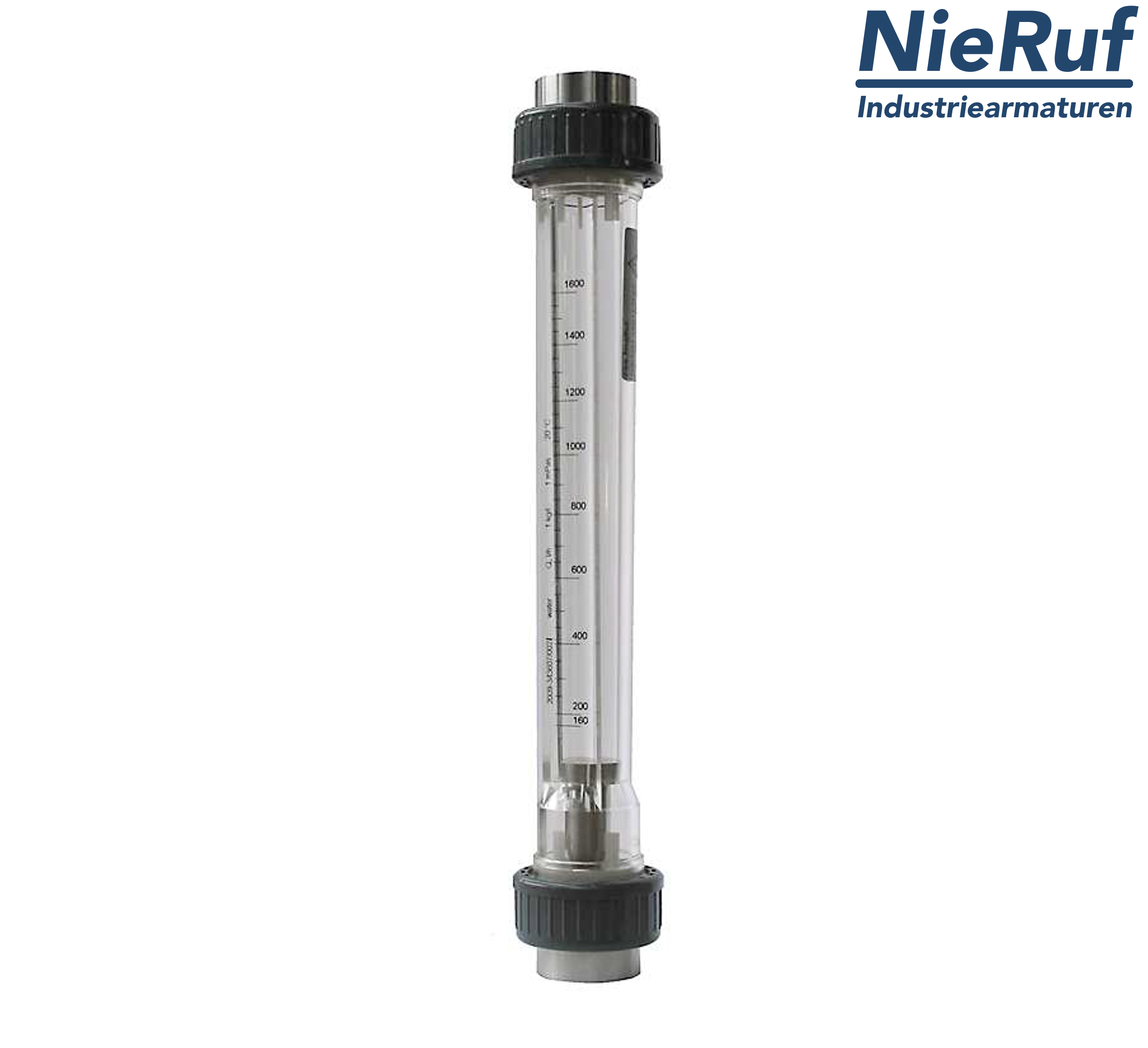

Schwebekörper aus Trogamid mit Edelstahl oder Aluminium

Durch die Vielzahl an Anwendungsmöglichkeiten, welche teilweise durch das Rohrleitungssystem, das Medium, die Strömungsgeschwindigkeit oder andere Faktoren vorgegeben ist, gibt es selbstverständlich das Messgerät in vielen unterschiedlichen Varianten. Der Anschluss des Messgerätes kann wahlweise über ein DIN ISO 228 Innengewinde (Typ SK01), ein NPT Innengewinde (Typ SK02) oder eine Klebemuffe erfolgen (Typ SK03). Die Nennweiten reichen von ¼“ – 2“ Zoll bei den Gewindeanschlüssen und von d20mm – d63mm bei den Klebemuffen. Der Gehäusewerkstoff des Messkonuses besteht aus hochwertigem Trogamid. Dieser Werkstoff wird aufgrund seiner einzigartigen Beständigkeit gegenüber einer Vielzahl von Medien und der durchsichtigen Eigenschaft, welche zum Ablesen der Messskala unerlässlich ist, verwendet. Der Schwebekörper besteht wahlweise aus Edelstahl 1.4571 oder Aluminium. Edelstahl wird hierbei häufig bei Anwendungen mit Flüssigkeiten, der Aluminium Körper hingegen bei Luft verwendet. Der Schwebekörper kann außerdem mit oder ohne Führung bestellt werden. Die Dichtung kann je nach Wunsch aus NBR, EPDM oder FKM bestehen.

Durchflussmessgeräte mit Schwebekörper Typ SK01 - SK03
Innengewinde 1/4" 3/8" 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" Schwebekörper-Durchflussmessgeräte
Klebemuffe    d20 mm   d32 mm    d63 mm
Baumaß A  366 +/- 4 mm 358 +/- 4 mm    366 +/- 4 mm
Einbaulänge B in mm  306  306  306  306  306  306  306  306
Gewicht in kg  0,4     0,7    2,2

Installation vom Messgerät

Schwebekörper-DurchflussmessgerätDas Messgerät muss vertikal und spannungsfrei in die Rohrleitung eingebaut werden. Reduzierungen, Erweiterungen und sonstige Regelorgane vor bzw. hinter dem Messgerät haben bei Flüssigkeiten keinen Einfluss auf die Messgenauigkeit. Bei Gasen ist allerdings zur Vermeidung von Kompressionsschwingungen der Einbau des Messgerätes vor Ventilen sehr zu empfehlen. Da Schwebekörpermessegeräte empfindlich auf Durchflussänderungen reagieren, sollten die Regelorgane stets langsam verstellt werden. Abweichungen der Dichte, des Druckes oder der Temperatur bei Gas, sowie Dichte- und Viskositätsänderungen bei Flüssigkeiten bewirken Messfehler. Es ist zwingend auf die Einhaltung der Kalibrierbedingungen zu achten. Deshalb sind bei der Bestellung auch unbedingt Angaben über den Messstoff, die Dichte und die Viskosität bei Betriebstemperatur und unter Druck anzugeben. Bei Gas ist der genaue Bezugspunkt des Druckes (Überdruck oder Absolutdruck) erforderlich.

Gerne beraten wir Sie bei der richtigen Auswahl Ihres Durchfluss-Messgerätes (speziell bei Gas Anwendungen ist eine Beratung erforderlich) oder bestellen Sie dieses einfach und bequem in unserem Onlineshop.
